使用企业级部署工具¶
考虑到联盟链多个企业地位对等安全的诉求，FISCO BCOS企业级部署工具提供一种多机构间合作部署联盟链的方式。
本章主要以部署2机构2群组6节点的组网模式，为用户讲解企业级部署工具的使用方法。
下载安装¶
使用前请确认已经满足环境依赖
$ git clone https://github.com/FISCO-BCOS/generator.git
$ cd generator
$ bash ./scripts/install.sh
$ ./generator -h
在使用本工具时，需要在meta文件夹下放置fisco-bcos二进制程序（除demo命令外），fisco-bcos二进制程序的生成方式可以通过以下方式获取:
用户可以自由选择以下任一方式获取FISCO BCOS可执行程序。推荐从GitHub下载预编译二进制。
- 官方提供的静态链接的预编译文件，可以在Ubuntu 16.04和CentOS 7.2以上版本运行。
# 准备fisco-bcos二进制文件
$ bash <(curl -s https://raw.githubusercontent.com/FISCO-BCOS/FISCO-BCOS/release-2.0.1/tools/ci/download_bin.sh) -o ./meta
# 检查二进制是否可执行 执行下述命令，看是否输出版本信息
$ ./meta/fisco-bcos -v
- 源码编译获取可执行程序，参考源码编译。
示例分析¶
在本节中，我们将在本机IP为127.0.0.1生成一个如图所示网络拓扑结构为2机构2群组6节点的组网模式，每个节点的ip，端口号分别为：
| 节点序号 | P2P地址 | RPC/channel地址 | 所属机构 | 所属群组 |
|---|---|---|---|---|
| 节点0 | 127.0.0.1:30300 | 127.0.0.1:8545/:20200 | 机构A | 群组1、2 |
| 节点1 | 127.0.0.1:30301 | 127.0.0.1:8546/:20201 | 机构A | 群组1、2 |
| 节点2 | 127.0.0.1:30302 | 127.0.0.1:8547/:20202 | 机构B | 群组1、2 |
| 节点3 | 127.0.0.1:30303 | 127.0.0.1:8548/:20203 | 机构B | 群组1、2 |
| 节点4 | 127.0.0.1:30304 | 127.0.0.1:8549/:20204 | 机构A | 群组1 |
| 节点5 | 127.0.0.1:30305 | 127.0.0.1:8550/:20205 | 机构A | 群组1 |
配置文件中字段的含义解释如下：
| 节点序号 | 节点在配置文件中的序号 |
| P2P地址 | 节点之间p2p通信地址 |
| RPC地址 | 节点与sdk通信地址 |

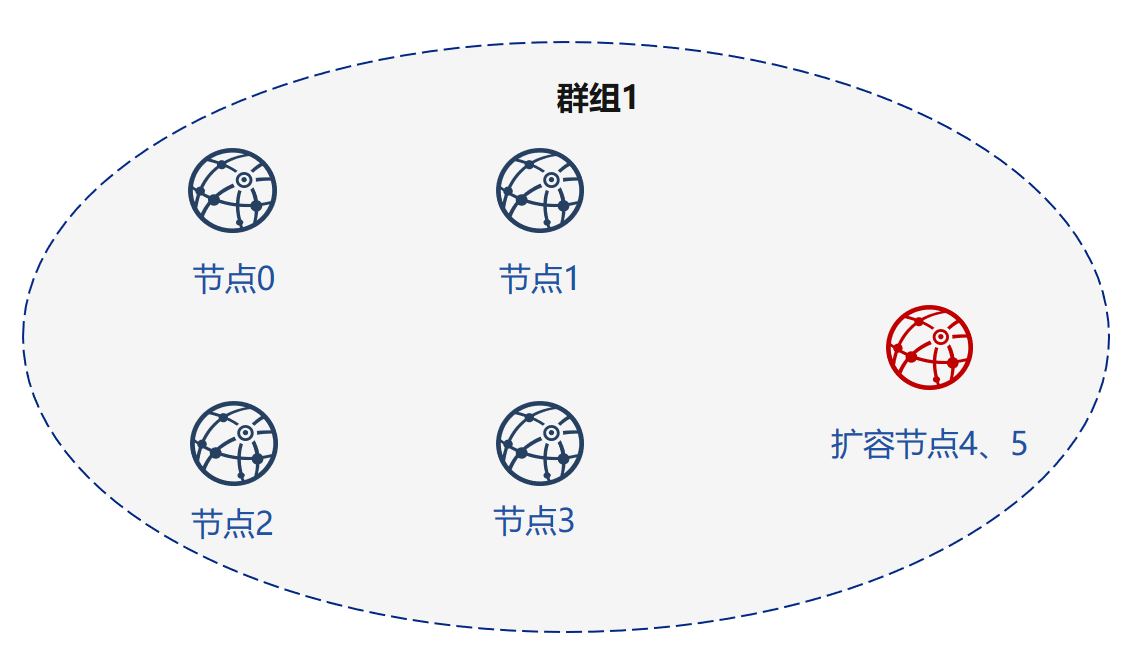

假设如图所示，联盟链中共有2个群组，4个节点。
群组1中有6个节点，节点序号为0、1、2、3，之后扩容节点4、5。
群组2中有4个节点，节点序号为0、1、2、3。
组网步骤如下：
重要
使用时建议用户开启两个终端，分别代表机构A和机构B，以下操作$前表示为generator-A的为机构A进行的操作，generator-B的为机构A进行的操作，没有前缀的为观察操作。
机构初始化¶
# 返回generator上级目录
# 初始化机构A
generator-A$ cp -r ./generator ./generator-A
generator-A$ cd ./generator-A
# 初始化机构B
generator-B$ cp -r ./generator ./generator-B
generator-B$ cd ./generator-B
初始化证书¶
在此步中，将完成机构A、B初始化链证书及私钥，并生成自己所属机构证书与私钥的操作
假设链证书由A生成。
重要
实际使用中链证书会由可信第三方生成，因此机构A与机构B的证书也由第三方机构签发。
机构A生成相应证书¶
# 机构A生成链证书及私钥
generator-A$ ./generator --generate_chain_certificate ./dir_chain_ca
# 机构A发送链证书及私钥给机构B
generator-A$ cp -r ./dir_chain_ca ../generator-B/
# 机构A发生成自己的机构证书及私钥
generator-A$ ./generator --generate_agency_certificate ./dir_agency_ca ./dir_chain_ca AgencyA
AgencyA
# 机构A生成自己的节点证书及私钥
generator-A$ ./generator --generate_node_certificate ./dir_node_ca ./dir_agency_ca/AgencyA node_127.0.0.1_30300
generator-A$ ./generator --generate_node_certificate ./dir_node_ca ./dir_agency_ca/AgencyA node_127.0.0.1_30301
generator-A$ ./generator --generate_node_certificate ./dir_node_ca ./dir_agency_ca/AgencyA node_127.0.0.1_30304
generator-A$ ./generator --generate_node_certificate ./dir_node_ca ./dir_agency_ca/AgencyA node_127.0.0.1_30305
# 机构A生成自己的SDK证书及私钥
generator-A$ ./generator --generate_sdk_certificate ./dir_sdk_ca ./dir_agency_ca/AgencyA
# 机构A将证书拷贝至meta文件夹
# 拷贝链证书
generator-A$ cp ./dir_chain_ca/ca.crt ./meta
# 拷贝机构证书
generator-A$ cp ./dir_agency_ca/AgencyA/agency.crt ./meta
# 拷贝节点证书
generator-A$ cp ./dir_node_ca/node_127.0.0.1_30300/node.crt ./meta/cert_127.0.0.1_30300.crt
generator-A$ cp ./dir_node_ca/node_127.0.0.1_30301/node.crt ./meta/cert_127.0.0.1_30301.crt
generator-A$ cp ./dir_node_ca/node_127.0.0.1_30304/node.crt ./meta/cert_127.0.0.1_30304.crt
generator-A$ cp ./dir_node_ca/node_127.0.0.1_30305/node.crt ./meta/cert_127.0.0.1_30305.crt
# 交换节点证书至机构B
generator-A$ cp ./meta/cert_127.0.0.1_30300.crt ../generator-B/meta
generator-A$ cp ./meta/cert_127.0.0.1_30301.crt ../generator-B/meta
机构B生成相应证书¶
# 机构B已经接受到链证书
# 机构B发生成自己的机构证书及私钥
generator-B$ ./generator --generate_agency_certificate ./dir_agency_ca ./dir_chain_ca AgencyB
AgencyA
# 机构B生成自己的节点证书及私钥
generator-B$ ./generator --generate_node_certificate ./dir_node_ca ./dir_agency_ca/AgencyB node_127.0.0.1_30302
generator-B$ ./generator --generate_node_certificate ./dir_node_ca ./dir_agency_ca/AgencyB node_127.0.0.1_30303
# 机构B生成自己的SDK证书及私钥
generator-B$ ./generator --generate_sdk_certificate ./dir_sdk_ca ./dir_agency_ca/AgencyB
# 机构A将证书拷贝至meta文件夹
# 拷贝链证书
generator-B$ cp ./dir_chain_ca/ca.crt ./meta
# 拷贝机构证书
generator-B$ cp ./dir_agency_ca/AgencyB/agency.crt ./meta
# 拷贝节点证书
generator-B$ cp ./dir_node_ca/node_127.0.0.1_30302/node.crt ./meta/cert_127.0.0.1_30302.crt
generator-B$ cp ./dir_node_ca/node_127.0.0.1_30303/node.crt ./meta/cert_127.0.0.1_30303.crt
# 交换节点证书至机构A
generator-B$ cp ./meta/cert_127.0.0.1_30302.crt ../generator-A/meta
generator-B$ cp ./meta/cert_127.0.0.1_30303.crt ../generator-A/meta
通过上述操作，我们完成了机构A和机构B的证书协商过程，机构A和机构B的节点私钥、机构私钥都在本地。
构建第一个群组¶
1.修改mchain.ini中的配置项，使其指向对应节点的ip，端口号，指定组id为group1，教程中采用默认设置
[group]
group_id=1
[node0]
p2p_ip=127.0.0.1
rpc_ip=127.0.0.1
p2p_listen_port=30300
channel_listen_port=20200
jsonrpc_listen_port=8545
[node1]
p2p_ip=127.0.0.1
rpc_ip=127.0.0.1
p2p_listen_port=30301
channel_listen_port=20201
jsonrpc_listen_port=8546
[node2]
p2p_ip=127.0.0.1
rpc_ip=127.0.0.1
p2p_listen_port=30302
channel_listen_port=20202
jsonrpc_listen_port=8547
[node3]
p2p_ip=127.0.0.1
rpc_ip=127.0.0.1
p2p_listen_port=30303
channel_listen_port=20203
jsonrpc_listen_port=8548
2.在data下生成group1节点配置文件
# 机构A生成节点配置文件夹
generator-A$ ./generator --build_install_package ./data
# 机构B生成节点配置文件夹
generator-B$ ./generator --build_install_package ./data
执行成功后在./data目录下可以看到
.
# 节点配置文件及群组配置文件
|-- config.ini
|-- group.1.genesis
|-- group.1.ini
# 监控脚本
|-- monitor
# 节点配置文件夹
|-- node_127.0.0.1_30300
|-- node_127.0.0.1_30301
|-- node_127.0.0.1_30302
|-- node_127.0.0.1_30303
# 操作脚本
|-- start_all.sh
|-- stop_all.sh
3.导入节点私钥到对应节点配置文件的conf文件夹下，启动节点
上述3.中生成的节点配置文件夹是不含节点私钥的，需要导入2.中的节点私钥，命令如下
# 机构A导入本机构节点私钥
generator-A$ cp ./dir_node_ca/node_127.0.0.1_30300/node.key ./data/node_127.0.0.1_30300/conf/
generator-A$ cp ./dir_node_ca/node_127.0.0.1_30301/node.key ./data/node_127.0.0.1_30301/conf/
# 删除无用文件夹
generator-A$ rm -rf ./data/node_127.0.0.1_30302
generator-A$ rm -rf ./data/node_127.0.0.1_30303
# 启动节点
generator-A$ bash ./data/start_all.sh
# 机构B导入本机构节点私钥
generator-B$ cp ./dir_node_ca/node_127.0.0.1_30302/node.key ./data/node_127.0.0.1_30302/conf/
generator-B$ cp ./dir_node_ca/node_127.0.0.1_30303/node.key ./data/node_127.0.0.1_30303/conf/
# 删除无用文件夹
generator-B$ rm -rf ./data/node_127.0.0.1_30300
generator-B$ rm -rf ./data/node_127.0.0.1_30301
# 启动节点
generator-B$ bash ./data/start_all.sh
查看节点进程：
$ ps -ef | grep fisco
# 可以看到如下所示的三个进程
fisco 15347 1 0 17:22 pts/2 00:00:00 ~/generator-A/data/node_127.0.0.1_30300/fisco-bcos -c config.ini
fisco 15402 1 0 17:22 pts/2 00:00:00 ~/generator-A/data/node_127.0.0.1_30301/fisco-bcos -c config.ini
fisco 15457 1 0 17:22 pts/2 00:00:00 ~/generator-B/data/node_127.0.0.1_30302/fisco-bcos -c config.ini
fisco 15498 1 0 17:22 pts/2 00:00:00 ~/generator-B/data/node_127.0.0.1_30303/fisco-bcos -c config.ini
查看节点log：
$ tail -f data/node*/log/log* | grep +++
# +++即为节点正常共识
info|2019-02-25 17:25:56.028692| [g:1][p:264][CONSENSUS][SEALER]++++++++++++++++ Generating seal on,blkNum=1,tx=0,myIdx=0,hash=833bd983...
info|2019-02-25 17:25:59.058625| [g:1][p:264][CONSENSUS][SEALER]++++++++++++++++ Generating seal on,blkNum=1,tx=0,myIdx=0,hash=343b1141...
info|2019-02-25 17:25:57.038284| [g:1][p:264][CONSENSUS][SEALER]++++++++++++++++ Generating seal on,blkNum=1,tx=0,myIdx=1,hash=ea85c27b...

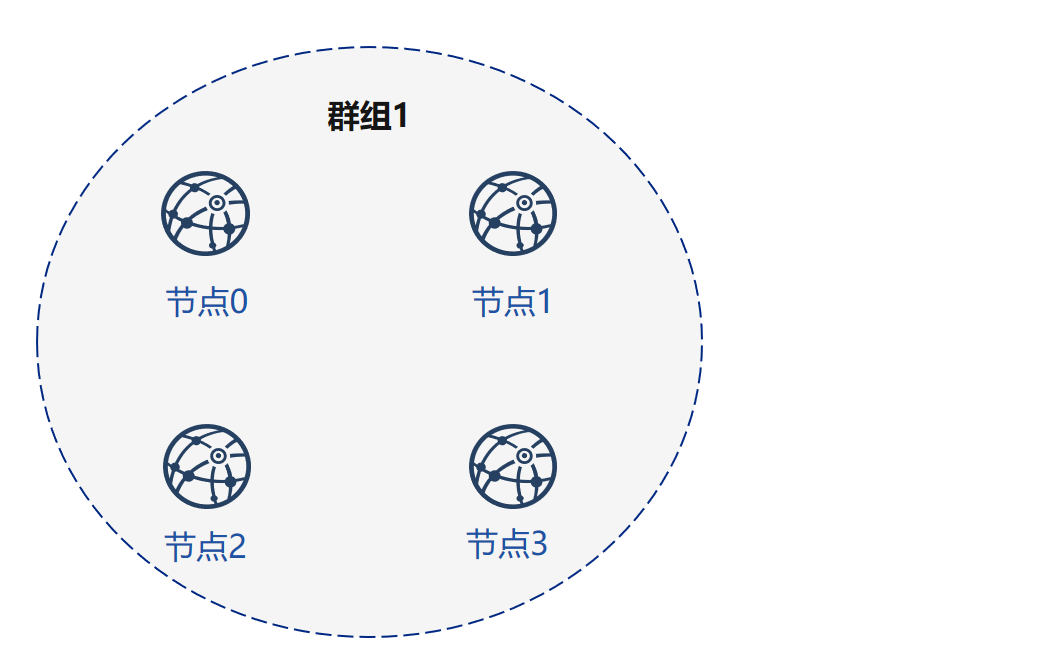

至此 我们完成了如图所示构建group1的操作。
机构A扩容两个节点¶
机构A修改mexpand.ini中的配置项，使其指向群组1对应节点的ip，端口号，指定组id为group1，和本次扩容节点的相关配置，教程中采用默认设置。
;port config, in general, use the default values
[group]
group_id=1
[node0]
p2p_ip=127.0.0.1 # 扩容节点配置文件
rpc_ip=127.0.0.1
p2p_listen_port=30304
channel_listen_port=20204
jsonrpc_listen_port=8549
[node1]
p2p_ip=127.0.0.1
rpc_ip=127.0.0.1
p2p_listen_port=30305
channel_listen_port=20205
jsonrpc_listen_port=8550
[members] # 群组内节点配置
member0=127.0.0.1:30300
member1=127.0.0.1:30301
member2=127.0.0.1:30302
member3=127.0.0.1:30303
# 拷贝群组1配置文件
generator-A$ cp ./data/group.1.genesis ./meta # 由于扩容步骤在本地完成，此步已经生成过群组创世区块文件
# 生成扩容配置文件夹
generator-A$ ./generator --build_expand_package ./expand
# 导入私钥至扩容配置文件夹
generator-A$ cp ./dir_node_ca/node_127.0.0.1_30304/node.key ./expand/node_127.0.0.1_30304/conf/
generator-A$ cp ./dir_node_ca/node_127.0.0.1_30305/node.key ./expand/node_127.0.0.1_30305/conf/
# 启动节点
generator-A$ bash ./expand/start_all.sh
# 查看节点进程
ps aux| grep fisco-bcos |grep -v grep
可以看到现在一共有六个fisco-bcos进程存在，但扩容了两个节点尚未经过group1中的节点共识，需要等待群组1的节点使用控制台将扩容节点加入群组1中，扩容的节点才会正常工作。
注解
生成扩容配置文件夹时需要fisco-bcos可执行文件、group.1.genesis和group.1.ini
构建第二个群组¶
构建group1的操作中，我们已经生成了一条具有6个节点，处于群组group1中的联盟链，接下来将新建有4个节点的群组group2。
修改mgroup.ini中的配置项，使其指向对应节点的ip，端口号，指定组id为group2，教程中使用默认设置
[group]
group_id=2
[member]
member0=127.0.0.1:30300
member1=127.0.0.1:30301
member2=127.0.0.1:30302
member3=127.0.0.1:30303
操作步骤如下：
# 机构A生成group2群组配置文件
generator-A$ ./generator --create_group_config ./data
# 拷贝群组配置至节点文件夹
generator-A$ cp ./data/group.2.ini ./data/group.2.genesis ./data/node_127.0.0.1_30300/conf/
generator-A$ cp ./data/group.2.ini ./data/group.2.genesis ./data/node_127.0.0.1_30301/conf/
# 机构A重启节点
generator-A$ bash ./data/stop_all.sh
generator-A$ bash ./data/start_all.sh
# 机构B生成group2群组配置文件
generator-B$ ./generator --create_group_config ./data
# 拷贝群组配置至节点文件夹
generator-B$ cp ./data/group.2.ini ./data/group.2.genesis ./data/node_127.0.0.1_30302/conf/
generator-B$ cp ./data/group.2.ini ./data/group.2.genesis ./data/node_127.0.0.1_30303/conf/
# 机构B重启节点
generator-A$ bash ./data/stop_all.sh
generator-A$ bash ./data/start_all.sh
此时，可以看到查看节点进程已经从新启动
$ ps -ef | grep fisco
# 可以看到如下所示的四个进程 如果上一步扩容的节点没有关闭可以看到六个进程
fisco 16356 1 0 17:22 pts/2 00:00:00 ~/generator-A/data/node_127.0.0.1_30300/fisco-bcos -c config.ini
fisco 16422 1 0 17:22 pts/2 00:00:00 ~/generator-A/data/node_127.0.0.1_30301/fisco-bcos -c config.ini
fisco 16467 1 0 17:22 pts/2 00:00:00 ~/generator-B/data/node_127.0.0.1_30302/fisco-bcos -c config.ini
fisco 16489 1 0 17:22 pts/2 00:00:00 ~/generator-B/data/node_127.0.0.1_30303/fisco-bcos -c config.ini
查看节点log：
$ tail -f data/node*/log/log* | grep +++
# 看到g:2 +++ 即为群组2正常共识
info|2019-02-25 17:25:56.028692| [g:2][p:264][CONSENSUS][SEALER]++++++++++++++++ Generating seal on,blkNum=1,tx=0,myIdx=0,hash=833bd983...
info|2019-02-25 17:25:59.058625| [g:1][p:264][CONSENSUS][SEALER]++++++++++++++++ Generating seal on,blkNum=1,tx=0,myIdx=0,hash=343b1141...
info|2019-02-25 17:25:57.038284| [g:2][p:264][CONSENSUS][SEALER]++++++++++++++++ Generating seal on,blkNum=1,tx=0,myIdx=1,hash=ea85c27b...

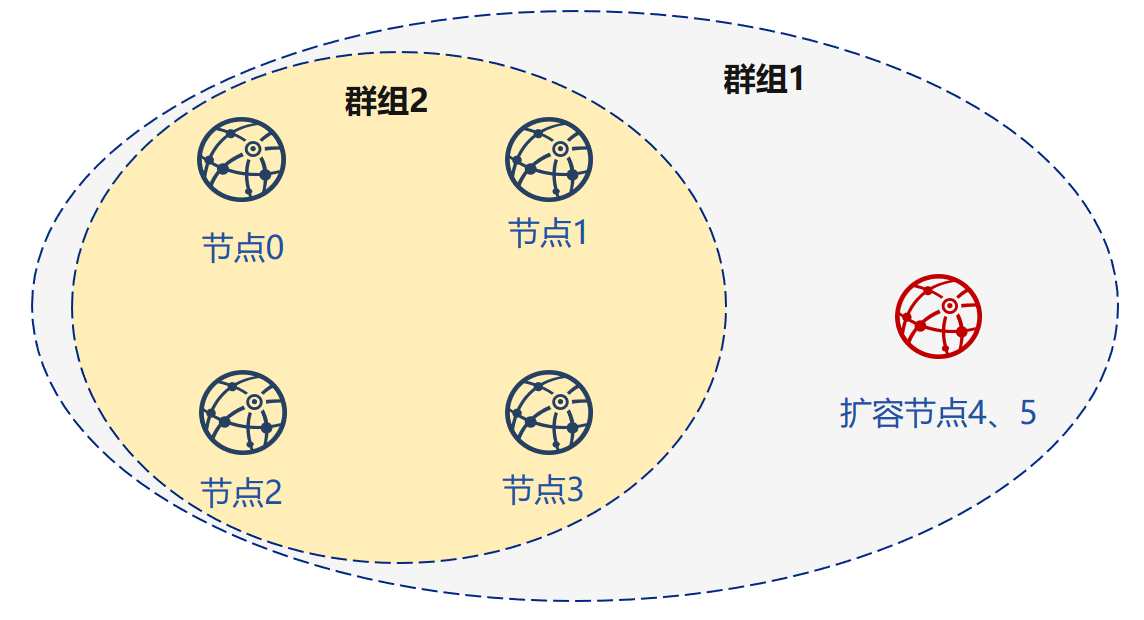

至此 我们完成了所示构建群组group2的操作。
通过本节教程，我们在本机生成一个网络拓扑结构为2机构2群组6节点的多群组架构联盟链。
如果使用该教程遇到问题，请查看FAQ
