部署多群组架构¶

本章主要以星形组网和并行多组组网拓扑为例，指导您了解如下内容：

了解如何使用build_chain创建多群组区块链安装包；
了解build_chain创建的多群组区块链安装包目录组织形式；
学习如何启动该区块链节点，并通过日志查看各群组共识状态；
学习如何向各群组发送交易，并通过日志查看群组出块状态；
了解群组内节点管理，包括节点入网、退网等；
了解如何新建群组。

重要

build_chain适用于开发者和体验者快速搭链使用，不支持扩容操作
搭建企业级业务链，推荐使用企业搭链工具

星形拓扑和并行多组¶

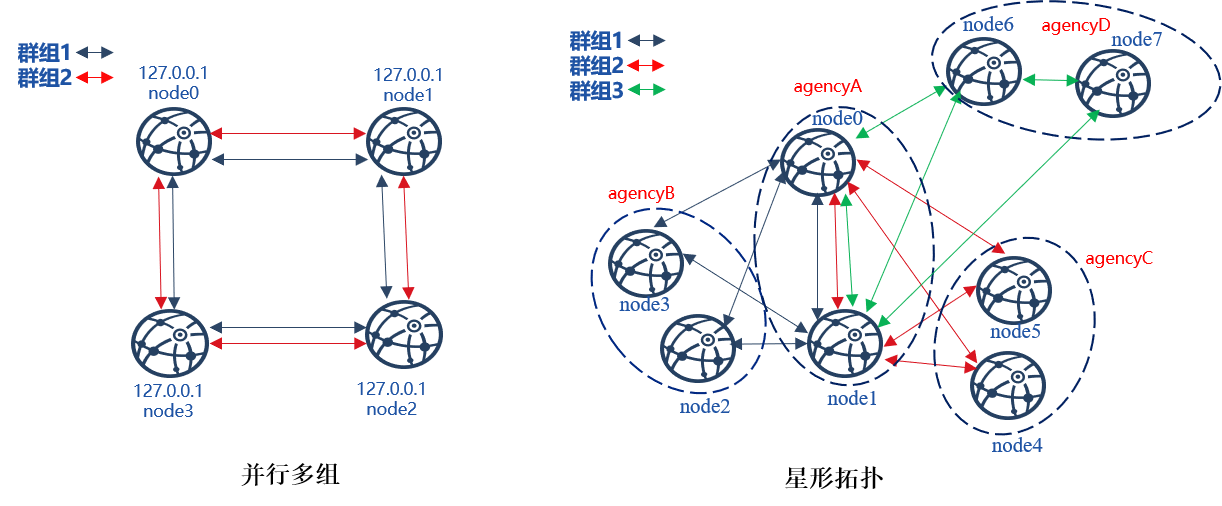

如下图，星形组网拓扑和并行多组组网拓扑是区块链应用中使用较广泛的两种组网方式。

星形拓扑：中心机构节点同时属于多个群组，运行多家机构应用，其他每家机构属于不同群组，运行各自应用；
并行多组：区块链中每个节点均属于多个群组，可用于多方不同业务的横向扩展，或者同一业务的纵向扩展。

../../_images/group.png

下面以构建七节点星形拓扑和四节点并行多组区块链为例，详细介绍多群组操作方法。

安装依赖¶

部署FISCO BCOS区块链节点前，需安装openssl，curl等依赖软件，具体命令如下：

### CentOS
$ sudo yum install -y openssl openssl-devel curl

### Ubuntu
$ sudo apt-get install -y openssl libssl-dev curl

### Mac OS
$ brew install -y openssl

星形拓扑¶

本章以构建上图所示的单机、四机构、三群组、七节点的星形组网拓扑为例，介绍多群组使用方法。

星形区块链组网如下：

agencyA：同时属于group1、group2、group3，包括两个节点，节点IP均为127.0.0.1；
agencyB：属于group1，包括两个节点，节点IP均为127.0.0.1；
agencyC：属于group2，包括两个节点，节点IP均为127.0.0.1；
agencyD：属于group3，包括两个节点，节点IP均为127.0.0.1。

重要

实际应用场景中，不建议将多个节点部署在同一台机器，建议根据 机器负载 选择部署节点数目，请参考硬件配置
星形网络拓扑 中，核心节点(本例中agencyA节点)属于所有群组，负载较高，建议单独部署于性能较好的机器

构建星形区块链节点配置文件夹¶

build_chain支持任意拓扑多群组区块链构建，可使用该脚本构建星形拓扑区块链节点配置文件夹：

准备依赖

$ mkdir -p ~/fisco && cd ~/fisco
# 获取预编译可执行程序
$ bash <(curl -s https://raw.githubusercontent.com/FISCO-BCOS/FISCO-BCOS/release-2.0.1/tools/ci/download_bin.sh)
# 获取build_chain.sh脚本
$ curl -LO https://raw.githubusercontent.com/FISCO-BCOS/FISCO-BCOS/release-2.0.1/tools/build_chain.sh && chmod u+x build_chain.sh

生成星形区块链系统配置文件

$ cd ~/fisco

# 生成区块链配置文件ip_list
$ cat > ipconf << EOF
127.0.0.1:2 agencyA 1,2,3
127.0.0.1:2 agencyB 1
127.0.0.1:2 agencyC 2
127.0.0.1:2 agencyD 3
EOF

# 查看配置文件ip_list内容
$ cat ipconf
# 空格分隔的参数分别表示如下含义：
# ip:num: 物理机IP以及物理机上的节点数目
# agency_name: 机构名称
# group_list: 节点所属的群组列表，不同群组以逗号分隔
127.0.0.1:2 agencyA 1,2,3
127.0.0.1:2 agencyB 1
127.0.0.1:2 agencyC 2
127.0.0.1:2 agencyD 3

使用build_chain脚本构建星形区块链节点配置文件夹

# 根据配置生成星形区块链
$ bash build_chain.sh -f ipconf -e ./bin/fisco-bcos
Generating CA key...
==============================================================
Generating keys ...
Processing IP:127.0.0.1 Total:2 Agency:agencyA Groups:1,2,3
Processing IP:127.0.0.1 Total:2 Agency:agencyB Groups:1
Processing IP:127.0.0.1 Total:2 Agency:agencyC Groups:2
Processing IP:127.0.0.1 Total:2 Agency:agencyD Groups:3
==============================================================
......此处省略其他输出......
==============================================================
[INFO] FISCO-BCOS Path   : ./bin/fisco-bcos
[INFO] IP List File      : ipconf
[INFO] Start Port        : 30300 20200 8545
[INFO] Server IP         : 127.0.0.1:2 127.0.0.1:2 127.0.0.1:2 127.0.0.1:2
[INFO] State Type        : storage
[INFO] RPC listen IP     : 127.0.0.1
[INFO] Output Dir        : /home/ubuntu16/fisco/nodes
[INFO] CA Key Path       : /home/ubuntu16/fisco/nodes/cert/ca.key
==============================================================
[INFO] All completed. Files in /home/ubuntu16/fisco/nodes

# 生成的节点文件如下
$ tree
.
|-- 127.0.0.1
|   |-- fisco-bcos
|   |-- node0
|   |   |-- conf  #节点配置目录
|   |   |   |-- agency.crt
|   |   |   |-- ca.crt
|   |   |   |-- group.1.genesis
|   |   |   |-- group.1.ini
|   |   |   |-- group.2.genesis
|   |   |   |-- group.2.ini
|   |   |   |-- group.3.genesis
|   |   |   |-- group.3.ini
|   |   |   |-- node.crt
|   |   |   |-- node.key
|   |   |   `-- node.nodeid # 记录节点Node ID信息
|   |   |-- config.ini #节点配置文件
|   |   |-- start.sh  #节点启动脚本
|   |   `-- stop.sh   #节点停止脚本
|   |-- node1
|   |   |-- conf
......此处省略其他输出......

启动节点

节点提供start_all.sh和stop_all.sh脚本启动和停止节点。

# 进入节点目录
$ cd ~/fisco/nodes/127.0.0.1

# 启动节点
$ bash start_all.sh

# 查看节点进程
$ ps aux | grep fisco-bcos
ubuntu16         301  0.8  0.0 986644  7452 pts/0    Sl   15:21   0:00 /home/ubuntu16/fisco/nodes/127.0.0.1/node5/../fisco-bcos -c config.ini
ubuntu16         306  0.9  0.0 986644  6928 pts/0    Sl   15:21   0:00 /home/ubuntu16/fisco/nodes/127.0.0.1/node6/../fisco-bcos -c config.ini
ubuntu16         311  0.9  0.0 986644  7184 pts/0    Sl   15:21   0:00 /home/ubuntu16/fisco/nodes/127.0.0.1/node7/../fisco-bcos -c config.ini
ubuntu16      131048  2.1  0.0 1429036 7452 pts/0    Sl   15:21   0:00 /home/ubuntu16/fisco/nodes/127.0.0.1/node0/../fisco-bcos -c config.ini
ubuntu16      131053  2.1  0.0 1429032 7180 pts/0    Sl   15:21   0:00 /home/ubuntu16/fisco/nodes/127.0.0.1/node1/../fisco-bcos -c config.ini
ubuntu16      131058  0.8  0.0 986644  7928 pts/0    Sl   15:21   0:00 /home/ubuntu16/fisco/nodes/127.0.0.1/node2/../fisco-bcos -c config.ini
ubuntu16      131063  0.8  0.0 986644  7452 pts/0    Sl   15:21   0:00 /home/ubuntu16/fisco/nodes/127.0.0.1/node3/../fisco-bcos -c config.ini
ubuntu16      131068  0.8  0.0 986644  7672 pts/0    Sl   15:21   0:00 /home/ubuntu16/fisco/nodes/127.0.0.1/node4/../fisco-bcos -c config.ini

查看群组共识状态

不发交易时，共识正常的节点会输出+++日志，本例中，node0、node1同时属于group1、group2和group3；node2、node3属于group1；node4、node5属于group2；node6、node7属于group3，可通过tail -f node*/log/* | grep "++"查看各节点是否正常。

重要

节点正常共识打印 +++ 日志， +++ 日志字段含义：

g:：群组ID
blkNum：Leader节点产生的新区块高度；
tx: 新区块中包含的交易数目；
nodeIdx: 本节点索引；
hash: 共识节点产生的最新区块哈希。

# 查看node0 group1是否正常共识
$ tail -f node0/log/* | grep "g:1.*++"
info|2019-02-11 15:33:09.914042| [g:1][p:264][CONSENSUS][SEALER]++++++++Generating seal on,blkNum=1,tx=0,nodeIdx=2,hash=72254a42....

# 查看node0 group2是否正常共识
$ tail -f node0/log/* | grep "g:2.*++"
info|2019-02-11 15:33:31.021697| [g:2][p:520][CONSENSUS][SEALER]++++++++Generating seal on,blkNum=1,tx=0,nodeIdx=3,hash=ef59cf17...

# ... 查看node1, node2节点每个群组是否正常可参考以上操作方法...

# 查看node3 group1是否正常共识
$ tail -f node3/log/*| grep "g:1.*++"
info|2019-02-11 15:39:43.927167| [g:1][p:264][CONSENSUS][SEALER]++++++++Generating seal on,blkNum=1,tx=0,nodeIdx=3,hash=5e94bf63...

# 查看node5 group2是否正常共识
$ tail -f node5/log/* | grep "g:2.*++"
info|2019-02-11 15:39:42.922510| [g:2][p:520][CONSENSUS][SEALER]++++++++Generating seal on,blkNum=1,tx=0,nodeIdx=2,hash=b80a724d...

向群组发交易¶

build_chain提供了transTest.sh脚本，可向指定群组发交易，该脚本使用方法：

$ bash transTest.sh ${交易数目} ${群组ID}

重要

节点每出一个新块，会打印一条Report日志，Report日志中各字段含义如下：

g:：群组ID
num：出块高度；
sealerIdx：出块节点索引；
hash：区块哈希；
next：下一个区块高度；
tx：区块包含的交易数；
nodeIdx：当前节点索引。

# 进入脚本目录
$ cd ~/fisco/nodes/127.0.0.1

# ... 向group1发交易...
$ bash transTest.sh 10 1
Send transaction:  1
{"id":83,"jsonrpc":"2.0","result":"0x226e54480ce325a5858240a10864d7fc1127f2adc17e3e02dd314f91baab074b"}
......此处省略其他输出......

# 查看出块情况：有新区块产生
$ cat node0/log/* |grep "g:1.*Report"
info|2019-02-11 16:07:35.947676| [g:2][p:520][CONSENSUS][PBFT]^^^^^Report:,num=1,......此处省略其他输出......

# ...向group3发交易...
$ bash transTest.sh 10 3
Send transaction:  1
{"id":83,"jsonrpc":"2.0","result":"0x5f7a7c0a035a32a6fa17f0b797cc98eca45285f3e6347c6cd927efb7cd2a1a0b"}
......此处省略其他输出......

# 查看出块情况：有新区块产生
$ cat node0/log/* |grep "g:3.*Report"
info|2019-02-11 16:17:17.147941| [g:3][p:776][CONSENSUS][PBFT]^^^^^Report:,num=1,sealerIdx=3,hash=843f6498...,next=2,tx=1,nodeIdx=3
......此处省略其他输出......

节点加入群组¶

通过控制台，FISCO BCOS可将指定节点加入到指定群组，也可将节点从指定群组删除，详细介绍请参考节点准入管理手册，控制台配置参考控制台操作手册。

本章以将node2加入group2为例，介绍如何在已有的群组中，加入新节点。

重要

新节点加入群组前，请确保：

新加入NodeID存在
群组内节点正常共识：正常共识的节点会输出+++日志

拷贝group2群组配置到node2

$ cd ~/fisco/nodes/127.0.0.1

# ... 从node0拷贝group2的配置到node2...
$ cp node0/conf/group.2.* node2/conf

# ...重启node2(重启后请确定节点正常共识)...
$ cd node2 && bash stop.sh && bash start.sh

获取node2的节点ID

$ cat node2/conf/node.nodeid
6dc585319e4cf7d73ede73819c6966ea4bed74aadbbcba1bbb777132f63d355965c3502bed7a04425d99cdcfb7694a1c133079e6d9b0ab080e3b874882b95ff4

下载并配置控制台

$ cd ~/fisco

# 获取控制台
$ curl -LO https://github.com/FISCO-BCOS/LargeFiles/raw/master/tools/console/console-0.4.25.tar.gz && tar -zxf console-0.4.25.tar.gz

# 进入控制台操作目录
$ cd ~/fisco/console

# 拷贝group2节点证书到控制台配置目录
$ cp ~/fisco/nodes/127.0.0.1/sdk/* conf/

# 获取node0的channel_listen_port
$ grep "channel_listen_port" ~/fisco/nodes/127.0.0.1/node0/config.ini
channel_listen_port=20200

控制台配置如下：：

<bean id="groupChannelConnectionsConfig" class="org.fisco.bcos.channel.handler.GroupChannelConnectionsConfig">
<property name="allChannelConnections">
<list>
    <bean id="group2"  class="org.fisco.bcos.channel.handler.ChannelConnections">
        <property name="groupId" value="2" />
            <property name="connectionsStr">
            <list>
            <value>127.0.0.1:20200</value>
            </list>
            </property>
    </bean>
</list>
</property>
</bean>

 <bean id="channelService" class="org.fisco.bcos.channel.client.Service" depends-on="groupChannelConnectionsConfig">
        <property name="groupId" value="2" />
        <property name="orgID" value="fisco" />
        <property name="allChannelConnections" ref="groupChannelConnectionsConfig"></property>
</bean>

启动控制台，连接group2

$ bash start.sh 2

通过控制台向group2发送命令，将node2加入到group2

# ...通过控制台将node2加入为共识节点
# 1. 查看当前共识节点列表
[group:2]> getSealerList
[
    9217e87c6b76184cf70a5a77930ad5886ea68aefbcce1909bdb799e45b520baa53d5bb9a5edddeab94751df179d54d41e6e5b83c338af0a19c0611200b830442,
    227c600c2e52d8ec37aa9f8de8db016ddc1c8a30bb77ec7608b99ee2233480d4c06337d2461e24c26617b6fd53acfa6124ca23a8aa98cb090a675f9b40a9b106,
    7a50b646fcd9ac7dd0b87299f79ccaa2a4b3af875bd0947221ba6dec1c1ba4add7f7f690c95cf3e796296cf4adc989f4c7ae7c8a37f4505229922fb6df13bb9e,
    8b2c4204982d2a2937261e648c20fe80d256dfb47bda27b420e76697897b0b0ebb42c140b4e8bf0f27dfee64c946039739467b073cf60d923a12c4f96d1c7da6
]
# 2. 将node2加入到共识节点
[group:2]> addSealer 6dc585319e4cf7d73ede73819c6966ea4bed74aadbbcba1bbb777132f63d355965c3502bed7a04425d99cdcfb7694a1c133079e6d9b0ab080e3b874882b95ff4
{
    "code":1,
    "msg":"success"
}
# 3. 查看共识节点列表
[group:2]> getSealerList
[
    9217e87c6b76184cf70a5a77930ad5886ea68aefbcce1909bdb799e45b520baa53d5bb9a5edddeab94751df179d54d41e6e5b83c338af0a19c0611200b830442,
    227c600c2e52d8ec37aa9f8de8db016ddc1c8a30bb77ec7608b99ee2233480d4c06337d2461e24c26617b6fd53acfa6124ca23a8aa98cb090a675f9b40a9b106,
    7a50b646fcd9ac7dd0b87299f79ccaa2a4b3af875bd0947221ba6dec1c1ba4add7f7f690c95cf3e796296cf4adc989f4c7ae7c8a37f4505229922fb6df13bb9e,
    8b2c4204982d2a2937261e648c20fe80d256dfb47bda27b420e76697897b0b0ebb42c140b4e8bf0f27dfee64c946039739467b073cf60d923a12c4f96d1c7da6,
    6dc585319e4cf7d73ede73819c6966ea4bed74aadbbcba1bbb777132f63d355965c3502bed7a04425d99cdcfb7694a1c133079e6d9b0ab080e3b874882b95ff4 # 新加入节点
]

查看新加入节点出块情况

通过以上操作可看出，node2已成功加入group2。

通过tail -f node2/log/* | grep "g:2.*++"查看node2的group2是否共识正常：

# 查看节点共识情况
$ tail -f node2/log/* | grep "g:2.*++"
info|2019-02-11 18:41:31.625599| [g:2][p:520][CONSENSUS][SEALER]++++++++Generating seal on,blkNum=9,tx=0,nodeIdx=1,hash=c8a1ed9c...
......此处省略其他输出......

向group2发交易，查看node2的group2共识情况：

$ bash transTest.sh 10 2
Send transaction:  1
{"id":83,"jsonrpc":"2.0","result":"0xd834f909861599c475fa0a04b4afa4759b20fdaea683dd9692bbf79541f16b01"}
Send transaction:  2
......此处省略其他输出......

# 查看node2节点group2的：有新区块产生
$ cat node2/log/* | grep "g:2.*Report"
info|2019-02-11 18:53:20.708366| [g:2][p:520][CONSENSUS][PBFT]^^^^^Report:,num=9,idx=3,hash=80c98d31...,next=10,tx=1,nodeIdx=1
......此处省略其他输出......

并行多组¶

并行多组区块链搭建方法与星形拓扑区块链搭建方法类似，以搭建四节点两群组并行多链系统为例：

群组1：包括四个节点，节点IP均为127.0.0.1；
群组2: 包括四个节点，节点IP均为127.0.0.1。

重要

真实应用场景中，不建议将多个节点部署在同一台机器 ，建议根据 机器负载 选择部署节点数目
为演示并行多组扩容流程，这里仅先创建group1
并行多组场景中，节点加入和退出群组操作与星形组网拓扑类似

构建单群组四节点区块链¶

用build_chain脚本生成单群组四节点区块链节点配置文件夹

$ mkdir -p ~/fisco && cd ~/fisco

# 获取fisco-bcos二进制文件
$ bash <(curl -s https://raw.githubusercontent.com/FISCO-BCOS/FISCO-BCOS/release-2.0.1/tools/ci/download_bin.sh)

# 获取build_chain.sh脚本
$ curl -LO https://raw.githubusercontent.com/FISCO-BCOS/FISCO-BCOS/release-2.0.1/tools/build_chain.sh && chmod u+x build_chain.sh

# 构建本机单群组四节点区块链(生产环境中，建议节点部署在不同物理机)
$ bash build_chain.sh -l "127.0.0.1:4" -e bin/fisco-bcos -o multi_nodes
Generating CA key...
==============================================================
Generating keys ...
Processing IP:127.0.0.1 Total:4 Agency:agency Groups:1
==============================================================
Generating configurations...
Processing IP:127.0.0.1 Total:4 Agency:agency Groups:1
==============================================================
[INFO] FISCO-BCOS Path   : bin/fisco-bcos
[INFO] Start Port        : 30300 20200 8545
[INFO] Server IP         : 127.0.0.1:4
[INFO] State Type        : storage
[INFO] RPC listen IP     : 127.0.0.1
[INFO] Output Dir        : /home/ubuntu16/fisco/multi_nodes
[INFO] CA Key Path       : /home/ubuntu16/fisco/multi_nodes/cert/ca.key
==============================================================
[INFO] All completed. Files in /home/ubuntu16/fisco/multi_nodes

启动所有节点

# 进入节点目录
$ cd ~/fisco/multi_nodes/127.0.0.1
$ bash start_all.sh

# 查看进程情况
$ ps aux | grep fisco-bcos
ubuntu16       55028  0.9  0.0 986384  6624 pts/2    Sl   20:59   0:00 /home/ubuntu16/fisco/multi_nodes/127.0.0.1/node0/../fisco-bcos -c config.ini
ubuntu16       55034  0.8  0.0 986104  6872 pts/2    Sl   20:59   0:00 /home/ubuntu16/fisco/multi_nodes/127.0.0.1/node1/../fisco-bcos -c config.ini
ubuntu16       55041  0.8  0.0 986384  6584 pts/2    Sl   20:59   0:00 /home/ubuntu16/fisco/multi_nodes/127.0.0.1/node2/../fisco-bcos -c config.ini
ubuntu16       55047  0.8  0.0 986396  6656 pts/2    Sl   20:59   0:00 /home/ubuntu16/fisco/multi_nodes/127.0.0.1/node3/../fisco-bcos -c config.ini

查看节点共识情况

# 查看node0共识情况
$ tail -f node0/log/* | grep "g:1.*++"
info|2019-02-11 20:59:52.065958| [g:1][p:264][CONSENSUS][SEALER]++++++++Generating seal on,blkNum=1,tx=0,nodeIdx=2,hash=da72649e...

# 查看node1共识情况
$ tail -f node1/log/* | grep "g:1.*++"
info|2019-02-11 20:59:54.070297| [g:1][p:264][CONSENSUS][SEALER]++++++++Generating seal on,blkNum=1,tx=0,nodeIdx=0,hash=11c9354d...

# 查看node2共识情况
$ tail -f node2/log/* | grep "g:1.*++"
info|2019-02-11 20:59:55.073124| [g:1][p:264][CONSENSUS][SEALER]++++++++Generating seal on,blkNum=1,tx=0,nodeIdx=1,hash=b65cbac8...

# 查看node3共识情况
$ tail -f node3/log/* | grep "g:1.*++"
info|2019-02-11 20:59:53.067702| [g:1][p:264][CONSENSUS][SEALER]++++++++Generating seal on,blkNum=1,tx=0,nodeIdx=3,hash=0467e5c4...

将group2加入区块链¶

并行多组区块链每个群组的genesis配置文件几乎相同，但[group].index不同，为群组号。

# 拷贝group1的配置
$ cp node0/conf/group.1.genesis group.2.genesis

# 修改群组ID
$ sed -i "s/index=1/index=2/g" group.2.genesis
$ cat group.2.genesis | grep "index"
    index=2

# 将配置拷贝到各个节点
$ cp group.2.genesis node0/conf
$ cp group.2.genesis node1/conf
$ cp group.2.genesis node2/conf
$ cp group.2.genesis node3/conf

# 重启区块链
$ bash stop_all.sh
$ bash start_all.sh

查看群组共识情况¶

# 查看node0 group2共识情况
$ tail -f node0/log/* | grep "g:2.*++"
info|2019-02-11 21:13:28.541596| [g:2][p:520][CONSENSUS][SEALER]++++++++Generating seal on,blkNum=1,tx=0,nodeIdx=2,hash=f3562664...

# 查看node1 group2共识情况
$ tail -f node1/log/* | grep "g:2.*++"
info|2019-02-11 21:13:30.546011| [g:2][p:520][CONSENSUS][SEALER]++++++++Generating seal on,blkNum=1,tx=0,nodeIdx=0,hash=4b17e74f...

# 查看node2 group2共识情况
$ tail -f node2/log/* | grep "g:2.*++"
info|2019-02-11 21:13:59.653615| [g:2][p:520][CONSENSUS][SEALER]++++++++Generating seal on,blkNum=1,tx=0,nodeIdx=1,hash=90cbd225...

# 查看node3 group2共识情况
$ tail -f node3/log/* | grep "g:2.*++"
info|2019-02-11 21:14:01.657428| [g:2][p:520][CONSENSUS][SEALER]++++++++Generating seal on,blkNum=1,tx=0,nodeIdx=3,hash=d7dcb462...

向群组发交易¶

使用transTest.sh脚本向group1和group2发交易，验证区块链网络是否正常：

# ...向group1发交易，并查看节点共识情况...
$ bash transTest.sh 10 1
Send transaction:  1
{"id":83,"jsonrpc":"2.0","result":"0x24827ef7b0bed013123d9981ff61ba0a1761747a475e187467e70d9ff20c0714"}
......此处省略其他输出......

# 查看节点出块情况(其中num是块高, idx是出块节点索引, tx是区块中包含交易数，nodeIdx是当前节点索引):有新区块产生
$ cat node0/log/* | grep "g:1.*Report"
info|2019-02-11 21:14:57.216548| [g:1][p:264][CONSENSUS][PBFT]^^^^^Report:,num=1,sealerIdx=3,hash=be961c98...,next=2,tx=1,nodeIdx=2
......此处省略其他输出......

# ...向group2发交易，并查看节点出块情况...
 bash transTest.sh 10 2
Send transaction:  1
{"id":83,"jsonrpc":"2.0","result":"0xf8278a38d9243bfc6c7c146cb222fe13a7f8436b7df169bd1a90f7e17954c6a6"}
......此处省略其他输出......

# 查看节点出块情况：有新区块产生
$ cat node0/log/log_2019021121.12.log | grep "g:2.*Report"
info|2019-02-11 21:15:25.310565| [g:2][p:520][CONSENSUS][PBFT]^^^^^Report:,num=1,sealerIdx=3,hash=5d006230...,next=2,tx=1,nodeIdx=2
......此处省略其他输出......
